Salut! En tant que fournisseur de pompes à suspension, on me demande souvent si une pompe à suspension peut être utilisée dans une configuration en série ou en parallèle. Eh bien, plongeons-y directement et explorons les tenants et les aboutissants de ce sujet.
Tout d’abord, comprenons rapidement ce qu’est une pompe en porte-à-faux. Une pompe en porte-à-faux est un type de pompe centrifuge dont la roue est montée à l'extrémité d'un arbre qui est « en porte-à-faux » par rapport au support de roulement. Ces pompes sont largement utilisées dans diverses industries en raison de leur simplicité, de leur efficacité et de leur coût relativement faible.
Configuration en série de pompes en suspension
Lorsque nous parlons d’utiliser des pompes suspendues dans une configuration en série, nous connectons essentiellement plusieurs pompes les unes après les autres. L'idée derrière cette configuration est d'augmenter la hauteur totale (pression) du système. Chaque pompe de la série ajoute sa propre hauteur d'élévation à l'ensemble du système, ce qui entraîne une pression totale plus élevée à la sortie.
Disons que vous avez un processus qui nécessite une pression plus élevée que celle qu'une seule pompe en porte-à-faux peut fournir. En connectant deux ou plusieurs pompes en porte-à-faux en série, vous pouvez obtenir la pression souhaitée. Par exemple, si chaque pompe peut générer une hauteur de chute de 50 mètres, connecter deux pompes en série vous donnerait théoriquement une hauteur de chute totale de 100 mètres.
Cependant, il y a quelques points à garder à l’esprit lors de l’utilisation de pompes en porte-à-faux dans une configuration en série. Premièrement, le débit de chaque pompe doit être le même. Si le débit varie d'une pompe à l'autre, cela peut entraîner des inefficacités et des dommages potentiels aux pompes. Deuxièmement, les pompes doivent être soigneusement sélectionnées pour garantir qu'elles sont compatibles les unes avec les autres en termes de caractéristiques de performance.
Configuration parallèle de pompes en porte-à-faux
D’un autre côté, utiliser des pompes en porte-à-faux dans une configuration parallèle signifie connecter plusieurs pompes côte à côte. L'objectif principal de cette configuration est d'augmenter le débit total du système. Chaque pompe en configuration parallèle contribue au débit global, ce qui entraîne un débit combiné plus élevé à la sortie.
Par exemple, si une seule pompe en porte-à-faux peut fournir un débit de 100 mètres cubes par heure, connecter deux pompes en parallèle vous donnerait théoriquement un débit total de 200 mètres cubes par heure. Ceci est utile dans les applications où un grand volume de fluide doit être déplacé rapidement.
Tout comme dans la configuration en série, certaines considérations doivent être prises en compte lors de l'utilisation de pompes en porte-à-faux en parallèle. La tête à travers chaque pompe doit être la même. Si la hauteur varie d'une pompe à l'autre, cela peut entraîner une répartition inégale du débit et une efficacité réduite. De plus, les pompes doivent être sélectionnées pour avoir des courbes de performances similaires afin de garantir un fonctionnement optimal.
Avantages et inconvénients
Les configurations en série et en parallèle des pompes en porte-à-faux ont leurs propres avantages et inconvénients.
Avantages de la configuration en série
- Augmentation de la tête: Comme mentionné précédemment, le principal avantage d'une configuration en série est la possibilité d'augmenter la hauteur totale du système. Ceci est utile dans les applications où une haute pression est requise, comme dans les systèmes d'approvisionnement en eau ou les processus industriels.
- Flexibilité: Les configurations en série permettent plus de flexibilité pour répondre aux différentes exigences de pression. Vous pouvez ajouter ou supprimer des pompes selon vos besoins pour ajuster la hauteur totale.
Inconvénients de la configuration en série
- Limites de débit: Dans une configuration en série, le débit traversant chaque pompe est le même. Cela signifie que si une pompe tombe en panne ou connaît une diminution de ses performances, cela peut affecter l’ensemble du système.
- Complexité: Les configurations en série peuvent être plus complexes à concevoir et à exploiter que les systèmes à pompe unique. Un dimensionnement et une sélection appropriés des pompes sont cruciaux pour garantir des performances optimales.
Avantages de la configuration parallèle
- Débit accru: Le principal avantage d'une configuration parallèle est la possibilité d'augmenter le débit total du système. Ceci est avantageux dans les applications où un grand volume de fluide doit être déplacé rapidement, comme dans les systèmes de refroidissement ou les usines de traitement des eaux usées.
- Redondance: Les configurations parallèles assurent la redondance, ce qui signifie que si une pompe tombe en panne, les autres pompes peuvent continuer à fonctionner. Cela augmente la fiabilité du système.
Inconvénients de la configuration parallèle
- Limites de la tête: Dans une configuration parallèle, la hauteur manométrique à travers chaque pompe est la même. Cela signifie que si le système nécessite une hauteur de chute élevée, une configuration parallèle n'est peut-être pas la meilleure option.
- Coût: Les configurations parallèles nécessitent généralement plus de pompes, ce qui peut augmenter le coût initial du système. De plus, les coûts de maintenance et d’exploitation peuvent également être plus élevés.
Nos offres de pompes suspendues

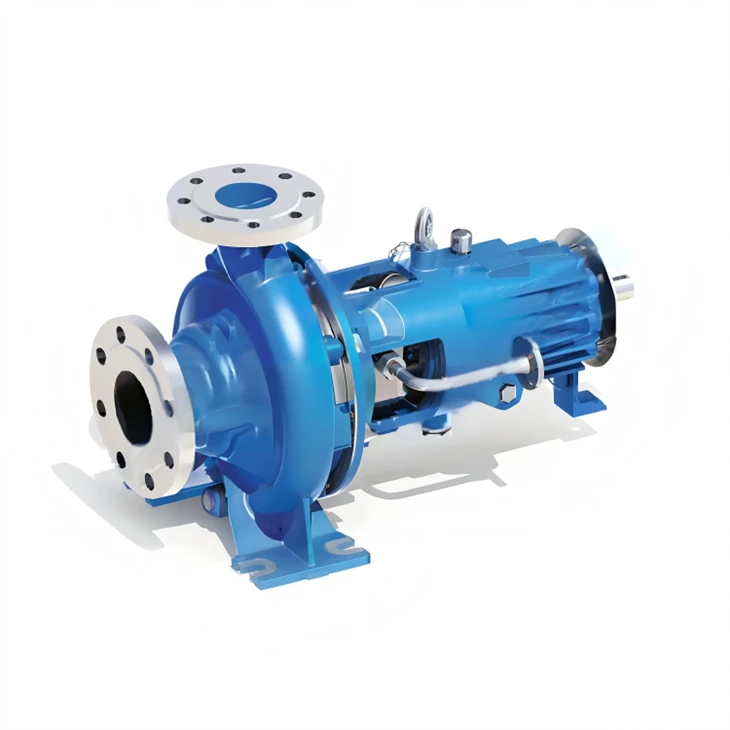

Dans notre entreprise, nous proposons une large gamme de pompes en porte-à-faux adaptées aux configurations en série et en parallèle. NotrePompe OH1 à turbine fermée ISOest conçu pour un fonctionnement à haut rendement et peut être utilisé dans diverses applications. Il présente une conception de turbine fermée, qui offre de meilleures performances et fiabilité.
Nous avons également lePompe OH1 à turbine ouverte ISO, ce qui est idéal pour manipuler des fluides contenant des solides ou des particules abrasives. La conception de la turbine ouverte permet un meilleur passage des solides, réduisant ainsi le risque de colmatage.
Pour les applications plus exigeantes, nous proposons lePompe OH2 à turbine ouverte API. Cette pompe est conçue pour répondre aux exigences strictes de l'American Petroleum Institute (API) et convient à une utilisation dans l'industrie pétrolière et gazière.
Conclusion
En conclusion, les pompes en porte-à-faux peuvent certainement être utilisées dans des configurations en série et en parallèle, en fonction des exigences spécifiques de votre application. Les configurations en série sont idéales pour augmenter la hauteur totale, tandis que les configurations parallèles sont meilleures pour augmenter le débit total.
Si vous envisagez d'utiliser des pompes en porte-à-faux dans une configuration en série ou en parallèle, il est important de consulter un professionnel pour vous assurer que les pompes sont correctement dimensionnées et sélectionnées. Notre équipe d'experts est toujours prête à vous aider à trouver la meilleure solution pour vos besoins.
Si vous souhaitez en savoir plus sur nos pompes en porte-à-faux ou si vous avez des questions sur les configurations en série ou en parallèle, n'hésitez pas à nous contacter. Nous serions ravis de discuter et de discuter de la manière dont nous pouvons vous aider avec vos besoins de pompage.
Références
- Manuel de la pompe, troisième édition par Igor J. Karassik, Joseph P. Messina, Paul Cooper et Charles C. Heald
- Pompes centrifuges : conception et application par Norman R. Carlson
