Dans le monde de la mécanique des fluides et des machines industrielles, les roues des pompes à eau jouent un rôle central. En tant que fournisseur de confiance de turbines de pompes à eau, j'ai eu le privilège de constater par moi-même l'importance de chaque composant de ces turbines, en particulier les aubes. Dans ce blog, j'examinerai les fonctions des aubes d'une turbine de pompe à eau, en explorant leurs rôles mécaniques et hydrauliques et en soulignant leur impact sur les performances globales de la pompe.
1. Introduction aux turbines de pompe à eau
Avant de plonger dans les fonctions des aubes, comprenons brièvement ce qu'est une turbine de pompe à eau. Une turbine de pompe à eau est un composant rotatif d’une pompe conçu pour transférer de l’énergie au fluide pompé. Il se compose d’un moyeu et d’une série d’aubes disposées autour du moyeu. La roue est généralement logée dans un boîtier et lorsqu'elle tourne, elle crée une force centrifuge qui déplace le fluide du centre de la roue vers les bords extérieurs, augmentant ainsi la vitesse et la pression du fluide.
2. Fonctions principales des aubes de la turbine
2.1 Transfert d'énergie
La fonction la plus fondamentale des aubes d’une roue de pompe à eau est de transférer l’énergie de la roue au fluide. Lorsque la turbine tourne, les aubes poussent contre le fluide, le faisant se déplacer dans un mouvement circulaire. Ce mouvement circulaire est ensuite converti en mouvement linéaire lorsque le fluide est expulsé de la roue et dans le corps de la pompe. Le processus de transfert d’énergie est basé sur le principe de la force centrifuge, selon lequel un objet se déplaçant sur une trajectoire circulaire subit une force vers l’extérieur. Les aubes sur la roue agissent comme un guide pour le fluide, garantissant qu'il suit un chemin spécifique et que le transfert d'énergie soit efficace.
2.2 Contrôle du flux
Les aubes jouent également un rôle crucial dans le contrôle du débit du fluide à travers la roue. La forme, le nombre et l'angle des aubes peuvent être conçus pour optimiser le débit et la pression du fluide. Par exemple, une pompe avec un nombre élevé d'aubes peut être plus adaptée aux applications nécessitant un débit élevé, tandis qu'une pompe avec moins d'aubes peut être meilleure pour les applications nécessitant une pression élevée. De plus, l'angle des aubes peut être ajusté pour contrôler la direction du flux de fluide, ce qui est important pour garantir que le fluide est délivré à l'emplacement souhaité.
2.3 Génération de pression
Une autre fonction importante des aubes est de générer une pression dans le fluide. À mesure que le fluide se déplace dans la turbine, les aubes augmentent la vitesse du fluide, ce qui à son tour augmente la pression. La pression générée par la turbine est essentielle pour vaincre la résistance du fluide dans le système, comme la friction dans les tuyaux et la différence d'élévation entre la pompe et la destination. La conception des aubes peut être optimisée pour maximiser la génération de pression, ce qui est particulièrement important pour les applications nécessitant une sortie haute pression, comme dans un système d'extinction d'incendie ou une usine de traitement d'eau.
3. Considérations de conception pour les aubes de la turbine
3.1 Forme des aubes
La forme des aubes est l’une des considérations de conception les plus critiques pour une roue de pompe à eau. La forme des palettes peut avoir un impact significatif sur l’efficacité, les performances et la fiabilité de la pompe. Il existe plusieurs types différents de formes d'aubes, notamment les aubes incurvées vers l'arrière, incurvées vers l'avant et radiales. Les aubes incurvées vers l’arrière sont le type de forme d’aube le plus couramment utilisé dans les pompes à eau. Ils sont conçus pour fournir un rendement élevé et des performances stables sur une large plage de débits. Les aubes incurvées vers l'avant, en revanche, sont généralement utilisées dans les applications qui nécessitent un débit élevé mais une pression plus faible. Les aubes radiales sont utilisées dans les applications qui nécessitent une pression élevée mais un débit plus faible.
3.2 Numéro de palette
Le nombre d’aubes sur une roue peut également affecter ses performances. Un nombre plus élevé d'aubes entraîne généralement un écoulement plus fluide du fluide à travers la roue, ce qui peut améliorer l'efficacité et réduire le niveau sonore de la pompe. Cependant, un nombre plus élevé d’aubes augmente également la friction entre les aubes et le fluide, ce qui peut réduire l’efficacité de la pompe. Par conséquent, le nombre d’aubes doit être soigneusement sélectionné en fonction des exigences spécifiques de l’application.
3.3 Angle des aubes
L'angle des aubes est une autre considération de conception importante. L'angle des aubes peut affecter le débit, la pression et l'efficacité de la pompe. Une pompe avec un angle d'aube plus grand peut être plus adaptée aux applications qui nécessitent un débit élevé, tandis qu'une pompe avec un angle d'aube plus petit peut être meilleure pour les applications qui nécessitent une pression élevée. De plus, l'angle des aubes peut être ajusté pour optimiser les performances de la pompe dans différentes conditions de fonctionnement.
4. Impact de la conception des palettes sur les performances de la pompe
La conception des aubes d’une turbine de pompe à eau peut avoir un impact significatif sur les performances globales de la pompe. Une turbine bien conçue avec des aubes correctement formées, numérotées et inclinées peut donner lieu à une pompe plus efficace, plus fiable et plus durable. D’un autre côté, une roue mal conçue peut conduire à une pompe inefficace, bruyante et sujette aux pannes.
4.1 Efficacité
L’efficacité d’une pompe à eau mesure l’efficacité avec laquelle elle convertit la puissance d’entrée en travail utile. Une pompe à haut rendement nécessitera moins d’énergie pour fonctionner, ce qui peut entraîner des économies significatives au fil du temps. La conception des aubes peut avoir un impact majeur sur l’efficacité de la pompe. Par exemple, une pompe dotée d'une roue et d'aubes bien conçues peut réduire la quantité d'énergie perdue en raison de la friction et des turbulences, ce qui se traduit par un rendement plus élevé.
4.2 Fiabilité
La fiabilité d’une pompe à eau dépend également de la conception des aubes. Une pompe dotée d'une roue et d'aubes robustes est moins susceptible de subir des pannes mécaniques, telles que la rupture ou l'usure des aubes. La forme et le matériau des aubes peuvent être conçus pour résister aux forces et contraintes générées pendant le fonctionnement, garantissant ainsi que la pompe peut fonctionner en continu sans interruption.
4.3 Durabilité
La durabilité d’une pompe à eau est un autre facteur important à considérer. Une pompe dotée d'une turbine et d'aubes durables aura une durée de vie plus longue, ce qui peut réduire le besoin de remplacements et d'entretien fréquents. La conception des aubes peut être optimisée pour résister à la corrosion, à l'érosion et à l'usure, garantissant ainsi que la pompe peut fonctionner dans des environnements difficiles sans dégradation.
5. Applications des turbines de pompe à eau avec différentes conceptions d'aubes
Les roues de pompe à eau avec différentes conceptions d'aubes sont utilisées dans une large gamme d'applications, chacune avec ses propres exigences spécifiques. Certaines des applications courantes incluent :
5.1 Applications industrielles
Dans les applications industrielles, les pompes à eau sont utilisées à diverses fins, telles que le refroidissement, la lubrification et le transfert de fluides de traitement. Des pompes avec différentes conceptions de palettes peuvent être utilisées en fonction des exigences spécifiques de l'application. Par exemple, une pompe avec une roue à haute pression peut être utilisée pour des applications nécessitant une pression élevée, comme dans un système hydraulique, tandis qu'une pompe avec une roue à haut débit peut être utilisée pour des applications nécessitant un débit élevé, comme dans une tour de refroidissement.
5.2 Applications résidentielles
Dans les applications résidentielles, les pompes à eau sont utilisées pour des tâches telles que l'approvisionnement en eau, l'irrigation et le drainage. Des pompes avec différentes conceptions de palettes peuvent être utilisées en fonction de la taille et du type de propriété résidentielle. Par exemple, une petite pompe avec un faible débit peut convenir à une maison unifamiliale, tandis qu'une pompe plus grande avec un débit élevé peut être nécessaire pour un grand domaine ou une propriété commerciale.
5.3Nous l'avons trouvéet autres applications spécialisées
Outre les applications industrielles et résidentielles, les turbines de pompes à eau sont également utilisées dans des applications spécialisées, telles que dans les industries aérospatiale et des semi-conducteurs. Par exemple,Nous l'avons trouvéles applications peuvent nécessiter des pompes avec des conceptions de palettes spécifiques pour garantir que le fluide est délivré à une pression et un débit précis. De même, leProduits d'application pour l'industrie des semi-conducteurspeut nécessiter des pompes de haute précision et fiabilité pour garantir la qualité du processus de fabrication.
6. Nos offres en tant que fournisseur de turbines de pompe à eau
En tant que fournisseur leader de turbines de pompes à eau, nous proposons une large gamme de turbines avec différentes conceptions d'aubes pour répondre aux divers besoins de nos clients. Nos turbines sont fabriquées à l'aide de matériaux de haute qualité et de techniques de fabrication avancées pour garantir qu'elles sont de la plus haute qualité et performance. Nous proposons également des services de conception de roues personnalisés, nous permettant de créer des roues spécifiquement adaptées aux exigences de nos clients.

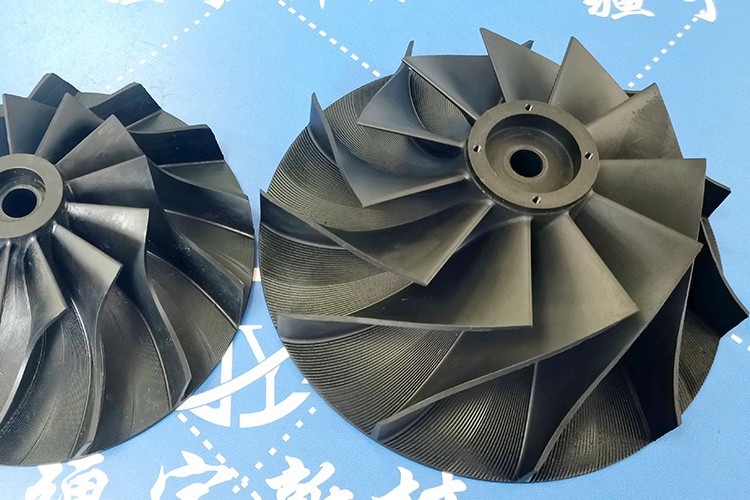

En plus de nos offres de turbines standard, nous proposons égalementTurbine de soufflante à grande vitessepour les applications nécessitant un fonctionnement à grande vitesse. Nos turbines de soufflante à grande vitesse sont conçues pour fournir un débit et une pression élevés à des vitesses élevées, ce qui les rend adaptées à une variété d'applications industrielles et commerciales.
7. Conclusion et appel à l'action
En conclusion, les aubes d’une turbine de pompe à eau jouent un rôle crucial dans les performances de la pompe. Ils sont responsables du transfert d’énergie, du contrôle du débit et de la génération de pression dans le fluide. La conception des aubes peut avoir un impact significatif sur l’efficacité, la fiabilité et la durabilité de la pompe. En tant que fournisseur de roues de pompe à eau, nous comprenons l'importance de fournir des roues de haute qualité avec des conceptions d'aubes optimisées.
Si vous êtes à la recherche d'une turbine de pompe à eau ou si vous avez des questions sur nos produits, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la roue adaptée à votre application et pour vous fournir le meilleur service possible. Que vous ayez besoin d'une turbine standard ou d'une solution personnalisée, nous avons l'expertise et les ressources pour répondre à vos besoins.
Références
- Manuel de la pompe, 4e édition, Karassik et al.
- Mécanique des fluides, 5e édition, Frank M. White
- Pompes centrifuges : conception et application, 2e édition, Heinz P. Bloch
